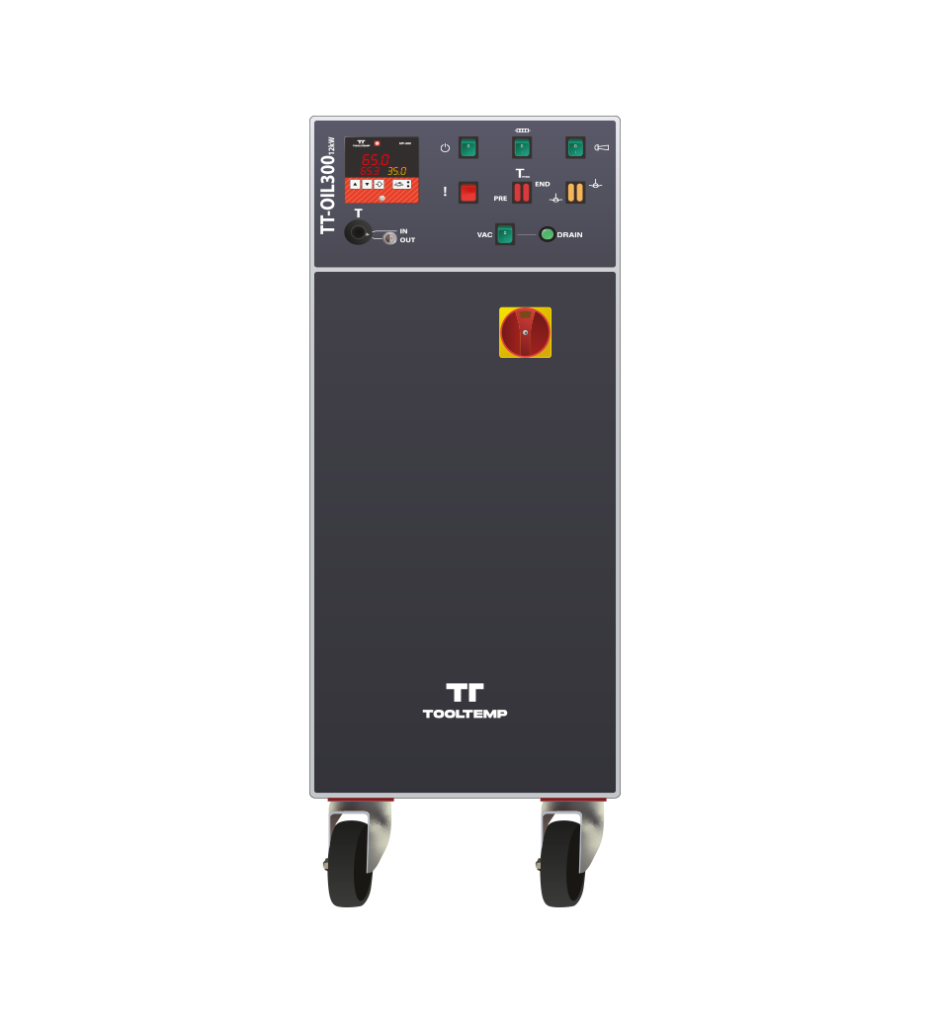

Thermorégulateur à huile TT-OIL300

Appareil à huile compact et performant jusqu’à 300°C pour : Presse à injecter, petites calandres et plaques de petite taille.

Disponible en option : pompe à accouplement magnétique sans joints développement et fabrication TOOL-TEMP.



Caractéristiques techniques

Plage de température
jusqu’à 300°C avec huile thermique TOOL-THERM SH-3
Régulateur de température
Régulateur auto-adaptatif MP-888 avec affichage digital de la température souhaitée et de la température effective. Contrôle automatique de la température.
Contrôle de débit
Electronique, avec affichage digital du débit et surveillance du débit minimal.
Capacité de chauffe
12 kW
Capacité de refroidissement
approx. 130 kW à 290°C température de circulation
Capacité de la pompe
moteur 1,8 kW
Mode pression
max. 5,5 bar / max. 100 l/min
Modèle Z
pompe avec garniture mécanique et triple système d’étanchéité
Modèle A
pompe sans joint avec accouplement magnétique
Mesure de la température à l’outillage
oui
Anti-fuite etvidange de l’outillage
oui
Capacité du vase d’expansion
21 litres
Volume de remplissage
9 litres
Volume d’expansion
17 litres
Connexions
Circuit caloporteur
3⁄4″ Filetage femelle
Eau de refroidissement
Entrée Filtre d’eau
3⁄4″ Filetage femelle
Eau de refroidissement
Entrée Filtre d’eau
3⁄4″ Filetage femelle
Dimensions (LxIxH)
1’130 x 390 x 995 mm, roulettes incluses
Poids
approx. 150 kg à vide
Couleur
Gris argent RAL 7001, Façade RAL 9016



Tous les voltages connus sont disponibles de 3 x 200 V à 3 x 600 V en 50/60 Hz. Appareils conformes aux normes UL/CSA également disponibles. Pour le marché américain, les appareils sont équipés de connexions en pouces américains (NPT) et le régulateur de température est ajusté d’usine en degrés °F.

Fiche produit Demande de devis

Equipements de série

  • Régulateur auto-adaptif avec indication digitale de la température souhaitée et de la température effective. Haute précision de régulation, affichage au 1/10 de degré. Ajustable en °C ou °F.
  • Surveillance automatique de la température. L’alarme est activée lorsque la température effective dévie de la température désirée.
  • Affichage digital du débit et surveillance du débit minimal.
  • Affichage de la pression pompe.
  • Commutateur pour régulation externe de la température.
  • Système anti-fuite – appareil utilisable en pression ou aspiration. En cas de fuite sur l’outillage, le caloporteur ne peut pas s’échapper, la production continue sans problème.
  • Vidange automatique de l’outillage.
  • Echangeur de chaleur ne s’entartrant pas.
  • Pompe anti-fuite haute température avec joint mécanique d’étanchéité.
  • Circuit d’huile chaude avec by-pass, ce qui assure une circulation interne si les vannes sont fermées.
  • Vase d’expansion de grande taille avec fonction de sécurité : arrêt de l’appareil en cas de niveau d’huile trop haut.
  • Pas de craquage de l’huile grâce a des éléments chauffants très faiblement chargés.
  • Dispositifs de sécurité :
    • Contrôle de niveau pour protection contre le fonctionnement à sec.
    • Limitation électronique de la température dans le réguateur et thermostat mécanique de sécurité séparé.
    • Interrupteur principal, transformateur et commutateur de protection moteur.
    • Avertisseur sonore de défauts.
  • Tous les défauts sont indiqués visuellement.
  • Appareil sur roulettes.



Options

  • Régulateur MP-988, incluant de série plus de 30 interfaces digitales : RS-232, RS-485, Current Loop 20mA, CAN-bus, Profibus etc.
  • Pompe à accouplement magnétique.
  • Horloge digitale.
  • Commande externe du régulateur.
  • Alarme collective.
