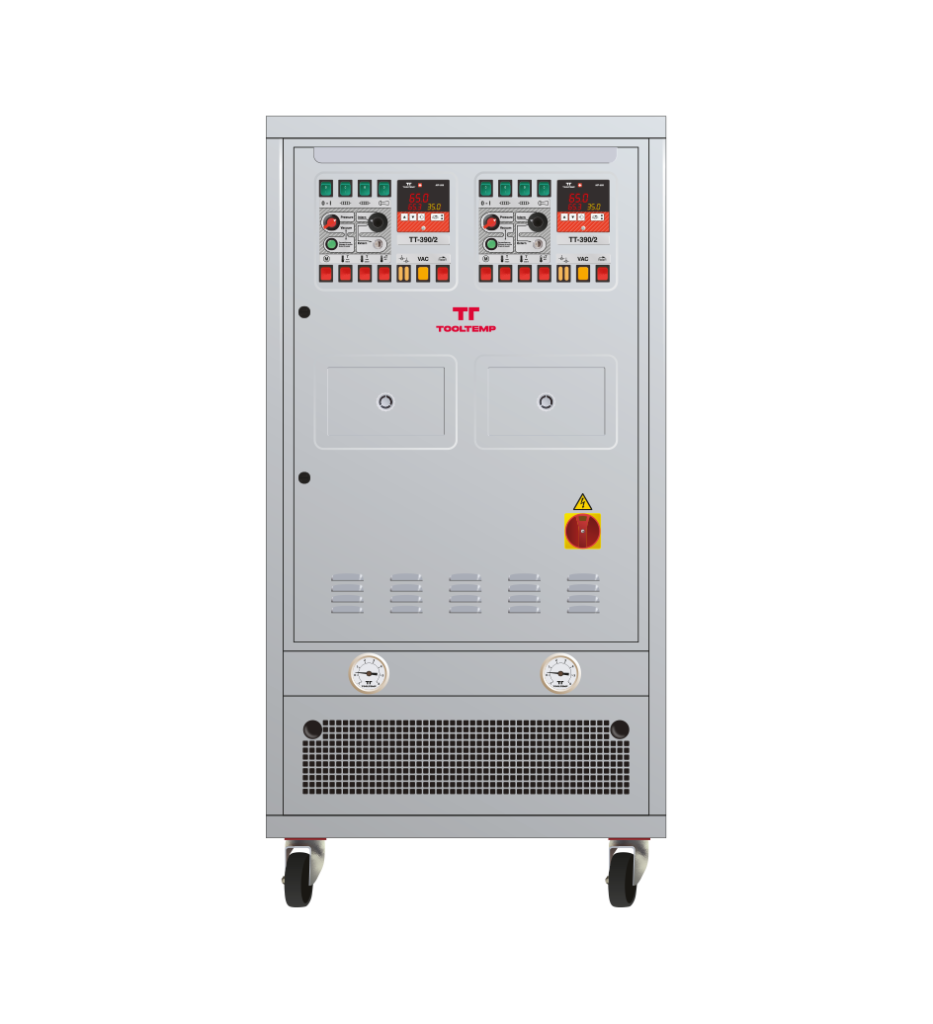

Thermorégulateur à huile TT390 / 2

Appareil à huile pour des températures jusqu’à 360°C.

Capacité de chauffe : 16 ou 24 kW.

Domaine d’application : Coulée sous pression, calandres de petites tailles et plaques.

Caractéristiques techniques

TT-390 Z ou A

Plage de température

jusqu‘à 360°C avec huile thermique TOOL-THERM SH-3

Contrôle de débit

Electronique, avec affichage digital du débit et surveillance du débit minimal.

Capacité de chauffe

16 kW

24 kW

Commutation par étages

2 x 8/8

2 x 8/16

Capacité de refroidissement

90 kW à 360°C température de circulation

Capacité de la pompe

moteur 1,8 kW

Mode pression

max. 5,5 bar / max. 100 l/min.

Mode aspiration

Aspiration max. 8 mH2O

Modèle Z

pompe avec garniture mécanique et triple système d‘étanchéité

Modèle A

pompe sans joint avec accouplement magnétique

Mesure de la température à l‘outillage

oui

Anti-fuite et vidange de l‘outillage[/bs_col]

oui

Capacité du vase d‘expansion

1 x 46 litres

Volume de remplissage

1 x 30 litres

1 x 42 litres

Volume d‘expansion

1 x 36 litres

Connexions

Circuit caloporteur

3⁄4” Filetage femelle

Eau de refroidissement

Entrée

Filtre d’eau

1” Filetage femelle

Sortie

1” Filetage mâle

Dimensions (L×l×H)

1‘240 × 720 × 1‘400 mm, roulettes incluses

Poids

approx. 335 kg à vide approx. 375kg à vide

Couleur

Gris argent RAL 7001

Tous les voltages connus sont disponibles de 3 x 200 V à 3 x 600 V en 50/60 Hz. Appareils conformes aux normes UL/CSA également disponibles. Pour le marché américain, les appareils sont équipés de connexions en pouces américains (NPT) et le régulateur de température est ajusté d‘usine en degrés °F.

Fiche produit Demande de devis

Equipements de série

Affichage digital du débit et surveillance du débit minimal.
Régulateur auto-adaptif avec indication digitale de la température souhaitée et de la température effective. Haute précision de régulation, affichage au 1/10 de degré. Ajustable en °C ou °F.
Surveillance automatique de la température.
Commutateur pour contrôle externe de la température.
Système anti-fuite – appareil utilisable en pression ou aspiration. En cas de fuite sur l‘outillage, le caloporteur ne peut pas s‘échapper, la production continue sans problème.
Vidange automatique de l‘outillage.
Commutation des chauffes par étages – La capacité de chauffe non utilisée est automatiquement désactivée.
Echangeur de chaleur ne s‘entartrant pas.
Pompe anti-fuite haute température avec joint mécanique d‘étanchéité, ou version sans joint avec accouplement magnétique.
Circuit d‘huile chaude avec by-pass, ce qui assure une circulation interne si les vannes sont fermées.
Vase d‘expansion avec carter de récupération d‘huile.
Pas de craquage de l‘huile grâce a des éléments chauffants très faiblement chargés et une vitesse de circulation élevée.
Dispositifs de sécurité :
- Contrôle de niveau pour protection contre le fonctionnement à sec.
- Limitation électronique de la température dans le régulateur et thermostat mécanique de sécurité séparé.
- Interrupteur principal, transformateur et commutateur de protection moteur.
- Avertisseur sonore de défauts.
Tous les défauts sont indiqués visuellement.
Appareil sur roulettes.
